โมเดล 3D จากแบบ: AI หรือวิศวกร

18 ตุลาคม 2026 · RODEx

คำตอบสั้น: AI ที่ “วาด” 3D จากภาพใช้ผลิตไม่ได้ — มันไม่อ่านขนาดในแบบ AI ที่สร้างโมเดลจากขนาดและ วัดทุกขนาด บนโมเดลที่เสร็จ ทำแบบทั่วไปได้ไม่มีขนาดผิด เร็วกว่าและถูกกว่าวิศวกร วิศวกรยังจำเป็นเมื่อไม่มีแบบ เมื่อภาพร่างเป็น “ประมาณนี้” และเพื่อตรวจรับโมเดล

สามวิธีได้โมเดลจากแบบ

ตัวสร้าง 3D จากภาพAI + ตรวจทุกขนาดวิศวกรฟรีแลนซ์
ได้อะไรเมช (STL) ที่ “ดูเหมือนภาพ”STEP และ STL ตามขนาดในแบบโมเดลใน CAD ของเขา มักมี feature tree
มิติไม่ตามแบบ: ตัวสร้างไม่อ่านขนาดทุกขนาดวัดบนโมเดลและเทียบกับแบบขึ้นกับว่าฟรีแลนซ์สร้างและตรวจอย่างไร
จุดกำกวมในแบบเติมเองเงียบ ๆคำถามพร้อมตัวเลือกถามหรือตัดสินใจเอง
ระยะเวลาดำเนินการไม่กี่นาทีปกติ 20–30 นาที เสื้อซับซ้อน — ไม่กี่ชั่วโมง1–4 วัน
ราคา—฿275–฿850 ช่วงนำร่อง แสดงก่อนชำระเงินRUB 500–3500 สำหรับงานพื้นฐานบน Kwork (ตลาดฟรีแลนซ์รัสเซีย)
เลือกเมื่อไรภาพสำหรับพรีเซนต์ ไม่ใช่สำหรับโรงงานมีแบบ ภาพร่างพร้อมขนาด หรือคลังแบบไม่มีแบบ: ต้องออกแบบ คำนวณ และทำให้ผลิตได้

ราคาและเวลาของวิศวกร: 20 ข้อเสนอแรกที่ตรงบน Kwork (ตลาดฟรีแลนซ์รัสเซีย) สำหรับ “โมเดล 3D จากแบบ” 18 ตุลาคม 2026 ส่วน AI: งานของเราที่มีผู้ตรวจอิสระ

AI หรือวิศวกร: ตามประเภทแบบ

ตัวอย่างคุณมีอะไรAI พร้อมการตรวจวิศวกรควรเลือกอะไร
PDF จาก CAD, DXF หรือ DWGAI: ไม่มีขนาดผิด: 30 โมเดลจาก PDF, 11 จาก DXF และ DWG ประมาณ 20 นาทีวิศวกร: ทำได้ — เป็นงานประจำAI: เร็วกว่าและถูกกว่า

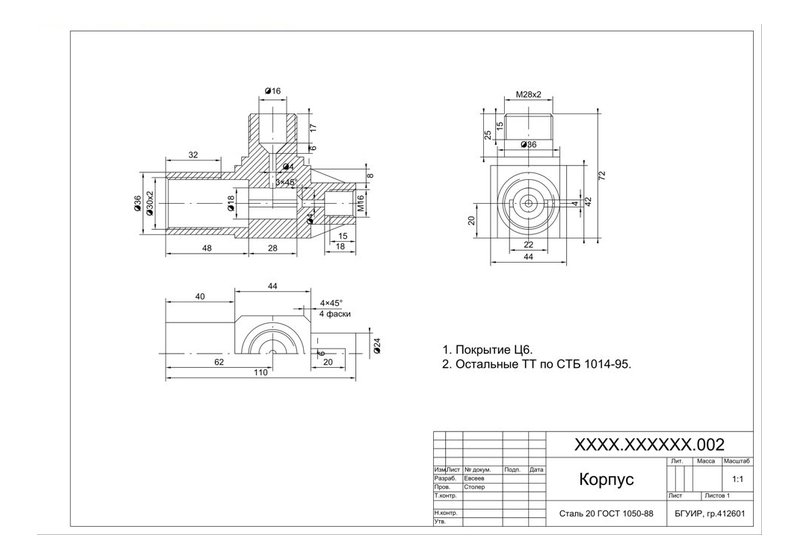

สแกนแบบกระดาษAI: ผิด 1 จาก 29 โมเดล — เสื้อเกียร์ที่มี 86 ขนาด ตัวเลขที่อ่านไม่ออกจะส่งเป็นคำถามพร้อมภาพตัดจากสแกนวิศวกร: เขียนแบบใหม่และถามจุดที่อ่านไม่ออกAI; ชิ้นเสื้อซับซ้อนให้ตรวจดาตัม
แบบอเมริกัน: นิ้ว, ASMEAI: 23 โมเดล ไม่มีขนาดผิด โมเดลเป็นมิลลิเมตร แปลงทุกขนาดวิศวกร: ต้องมีประสบการณ์ ASME และภาพฉายมุมที่สาม — ไม่ใช่ทุกคนมีAI
พับที่ 1: 90° ลง, R4พับที่ 2: 90° ลง, R4 DXF 1:1 mm · รูปร่าง — เลเยอร์ CUT · เส้นพับ — เลเยอร์ BEND · ตารางพับ — เลเยอร์ NOTES s = 2 mm · K = 0.45 (จาก r/s) · ค่าเผื่อการพับ BA = 7.697 mmชิ้นงานแผ่นโลหะพับAI: แบบคลี่ 12 ชิ้น ไม่มีขนาดผิด ทุกชิ้นพับกลับและเทียบกับชิ้นงานวิศวกร: สร้างใน CAD ของตัวเอง; ค่า K จากตารางของตัวเองแบบไหนก็ได้; ส่งตารางการพับของโรงงานมา
เสื้องานหล่อ 50+ ขนาดAI: ผิดน้อยแต่มี: 2 จาก 14 โมเดล ราว 1 ต่อ 50–90 ขนาด ปกติประมาณ 2 ชั่วโมงวิศวกร: รู้เรื่องงานหล่อดีกว่า: มุมถอดแบบ ค่าเผื่อ ดาตัมAI + วิศวกรของคุณตรวจดาตัมและพิกัดสวม

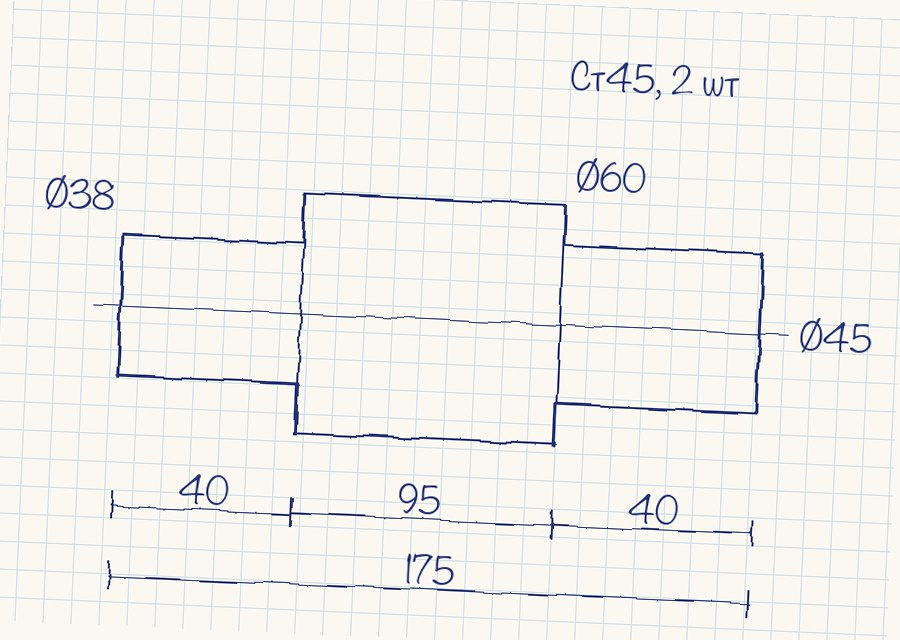

ภาพร่างมือ ไม่ตามสเกลAI: ผิด 1 จาก 11 โมเดล จุดที่ไม่ชัดส่งเป็นคำถาม แต่ขนาดที่วาด “กะด้วยตา” จะเดาไม่ได้วิศวกร: โทรคุยเพื่อเข้าใจความตั้งใจภาพร่างชัดเจน — AI; “ประมาณนี้” — วิศวกร

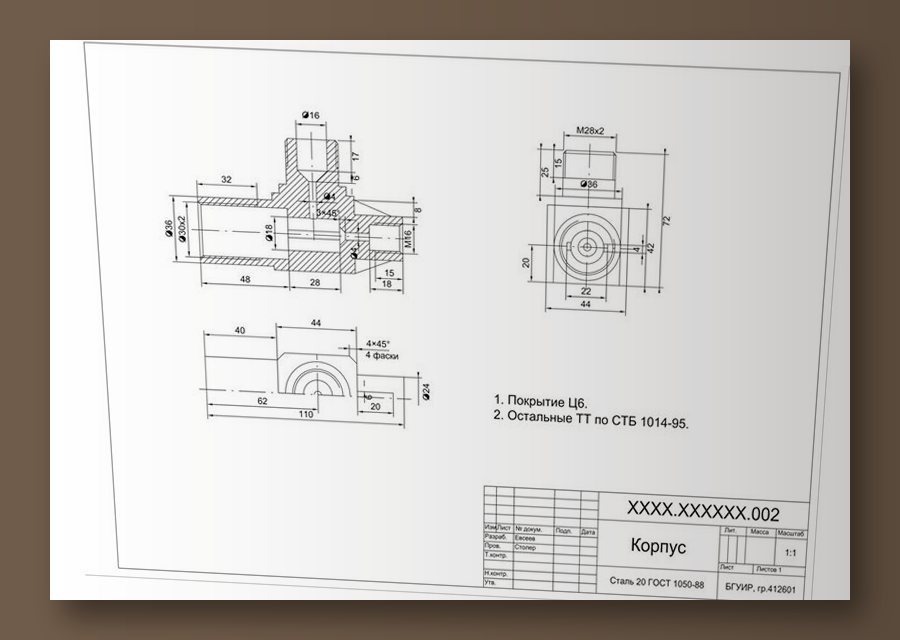

ภาพถ่ายแบบด้วยโทรศัพท์AI: กำลังทดลอง: ภาพทดสอบไม่มีผิด ภาพจริงยังมีข้อมูลน้อยวิศวกร: เขียนแบบใหม่จากภาพถ่ายสแกนดีกว่า; ภาพถ่ายลองได้ฟรี

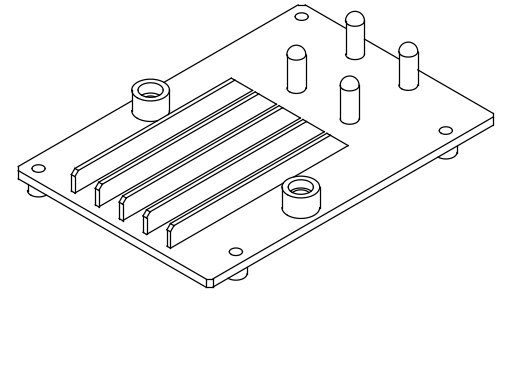

มีแค่ภาพไอโซเมตริก ไม่มีภาพฉายพร้อมขนาดAI: สร้างให้แม่นยำไม่ได้ — ไม่มีอะไรให้ยึดขนาด บอกทันที ฟรีวิศวกร: สร้างจากสัดส่วนหรือจากชิ้นงานตัวอย่างวิศวกร — หรือส่งภาพฉายที่มีขนาด

ถ้าไม่ตรวจ AI ก็ผิดได้

โมเดลภาษาอ่านแบบได้ดีและเขียนโค้ดโมเดล แต่บางครั้งสับสนว่าขนาดวัดจากไหน หรือพลาดหมายเหตุ โมเดลยังดูถูกต้อง — มีแต่การวัดที่เผยข้อผิดพลาด เราก็เจอเช่นกัน:

รุ่นแรก: โมเดลที่มีขนาดผิด30 จาก 77เกือบ 4 ใน 10
ตอนนี้ วัดทุกขนาด2 จาก 94ทั้งคู่ — เสื้องานหล่อซับซ้อน
มวลโมเดล = มวลในโจทย์ของผู้แต่ง13 จาก 13แบบฝึก Too Tall Toby: มวลตรงได้ก็ต่อเมื่อทุกปริมาตรถูก

AI สร้างและตรวจโมเดลอย่างไร: แบบเดียวตั้งแต่ต้นจนจบ

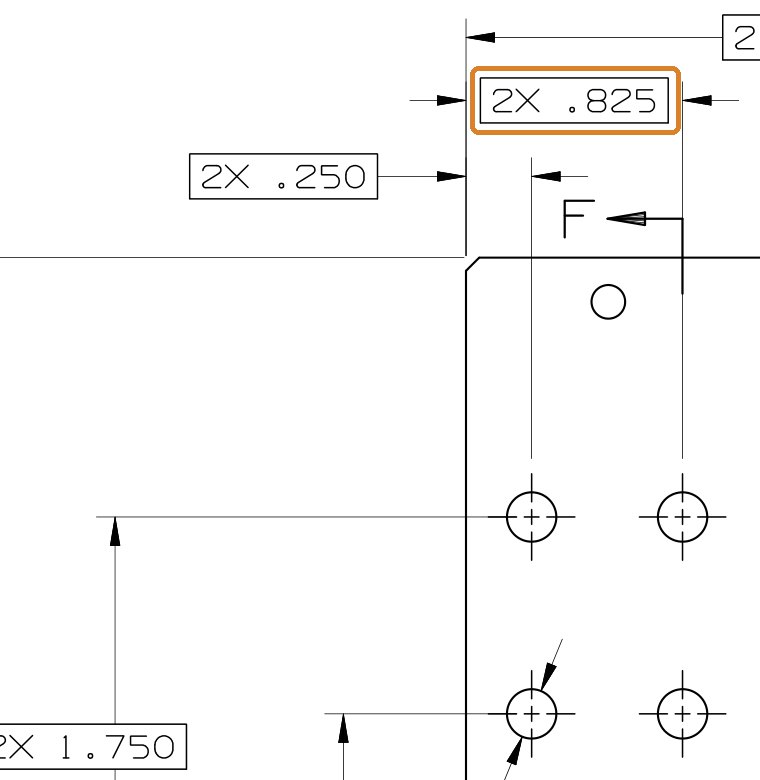

ส่วนหนึ่งของแบบ NIST 827-9999-904 ที่มีขนาด 2X .825
1. แบบ

ฮีตซิงก์ NIST 59 ขนาดเป็นนิ้ว ทุกขนาดลงตาราง

ในแบบมม.โมเดล
4.037102.54✓
2.73869.55✓
5X .0501.27✓
4X Ø.1884.78✓
2X .82520.96✓
2. ตารางและการวัด

โมเดลสร้างด้วยโค้ด โปรแกรมวัดทุกขนาด — ตรงทั้งหมด ข้อผิดพลาดอยู่ที่การอ่านแบบ ไม่ใช่การสร้าง

โมเดล 3D ของฮีตซิงก์ NIST 904
3. โมเดล

ภาพฉายของโมเดลซ้อนบนภาพฉายของแบบ — ไม่มีเกิน ไม่มีขาด

58 จาก 592X .825 วัดจากขอบ ไม่ใช่ระยะห่างระหว่างแถว แถวหมุดที่สองจึงเลื่อนไป 6.35 มม..
4. ผู้ตรวจคนที่สอง

เอเจนต์ที่ไม่ได้สร้างโมเดลอ่านแบบใหม่และพบความคลาดเคลื่อน โมเดลอ้างอิงของ NIST ยืนยัน และแก้โมเดลก่อนส่งมอบ

สิ่งที่ยังเป็นงานของวิศวกร

ลองกับแบบของคุณเอง

โมเดลและการตรวจทุกขนาด — ฟรี

อัปโหลด PDF สแกน หรือ DXF: คุณเห็นวิดีโอโมเดล ภาพซ้อนบนแบบ ตารางตรวจ และราคา (฿275–฿850 ช่วงนำร่อง) ก่อนจ่าย จ่ายเฉพาะเมื่อโมเดลใช้ได้

อัปโหลดแบบ

คำถามและคำตอบ

AI ทำโมเดล 3D จากแบบได้ไหม?

ได้ ถ้าสร้างโมเดลจากขนาดในแบบและวัดทุกขนาดบนโมเดล ตัวสร้าง 3D จากภาพทำรูปร่างคล้าย ๆ โดยไม่มีขนาด — ใช้ผลิตไม่ได้

โมเดลที่ AI สร้างแม่นยำแค่ไหน?

ขนาดในโมเดลตรงกับแบบเป๊ะ ถ้าอ่านถูก การตรวจจึงสำคัญ: ทุกขนาดวัดด้วยโปรแกรมและตรวจโดยเอเจนต์คนที่สอง ตอนนี้ขนาดผิดเกิดเฉพาะเสื้องานหล่อซับซ้อน — 2 จาก 94 โมเดล

วิศวกรคิดค่าโมเดล 3D จากแบบเท่าไร?

บน Kwork ตลาดฟรีแลนซ์รัสเซีย งานพื้นฐาน “โมเดล 3D จากแบบ” ราคา RUB 500–3500 ใช้เวลา 1–4 วัน (20 ข้อเสนอแรก ตุลาคม 2026) เป็นราคาแพ็กเกจพื้นฐาน ราคาจริงขึ้นกับชิ้นงาน

ถ้าโมเดลผิด ใครรับผิดชอบ?

ถ้าโมเดลไม่ตรงแบบ เป็นความผิดของเรา แก้ฟรีจนกว่าจะถูก การตรวจรับขั้นสุดท้ายทำโดยวิศวกรของคุณ: ทุกอย่างที่ต้องใช้ตรวจเร็วมาพร้อมโมเดล

เมื่อไรยังต้องใช้วิศวกรแทน AI?

เมื่อไม่มีแบบและต้องออกแบบ คำนวณ หรือปรับชิ้นงานให้ผลิตได้; เมื่อมีแค่ภาพไอโซเมตริกไม่มีขนาด; เมื่อภาพร่างวาด “ประมาณนี้” และต้องคุยเพื่อเข้าใจความตั้งใจ
